Проектирование и изыскания в Абакане: сейсмика Хакасии, ГТС и Енисейское управление

Самая дорогая ошибка в проектах по Хакасии выглядит безобидно: расчётная сейсмичность площадки взята «по справочнику для Абакана» и вписана в пояснительную записку одной строкой. Экспертиза такой проект разворачивает. Республика лежит в зоне повышенной сейсмической опасности, а балл для конкретной площадки определяется картами общего сейсмического районирования ОСР-2015 и уточняется сейсмическим микрорайонированием — по фактическим грунтам и рельефу, а не по названию населённого пункта.

Разберём, как это устроено, что ещё определяет проектирование в республике и какой минимум изысканий нужно закладывать в задание, чтобы не переделывать раздел конструкций.

Какое управление Ростехнадзора обслуживает Хакасию

Республика Хакасия входит в зону ответственности Енисейского управления Ростехнадзора с головным офисом в Красноярске. В Абакане работает территориальный отдел управления — в справочниках по нему встречаются разные адреса, поэтому актуальные реквизиты сверяйте на официальном сайте управления перед подачей документов.

Для проектировщика и заказчика это означает, что вопросы строительного надзора, горного надзора и надзора за гидротехническими сооружениями по республике замыкаются на Красноярск, а часть текущей работы ведётся через абаканский отдел. Планируя график согласований, закладывайте эту двухуровневость — она регулярно съедает лишнюю неделю у тех, кто рассчитывал решить всё на месте.

Профиль республики: что здесь проектируют

Хакасия — компактный, но очень насыщенный промышленный регион, и набор объектов здесь специфический.

• Гидроэнергетика. Саяно-Шушенская ГЭС мощностью 6400 МВт с арочно-гравитационной плотиной высотой 242 м — крупнейшая гидроэлектростанция страны, вокруг которой выстроен целый узел объектов и ограничений.
• Алюминиевая металлургия. Саяногорский и Хакасский алюминиевые заводы РУСАЛа. Доля Саяногорска в промышленном производстве республики — 52,4%, то есть значительная часть проектной работы в регионе так или иначе связана с металлургическим переделом и его инфраструктурой.
• Угольная добыча. Разрезы Черногорского промрайона — открытая добыча с отвалами, транспортными схемами, обогатительным хозяйством и своим блоком горного надзора.
• Железорудные предприятия и машиностроение. В том числе «Абаканвагонмаш» с производственной инфраструктурой советской постройки, которая сегодня проходит через реконструкцию и техперевооружение.

Общая черта у этих объектов одна: большинство зданий и сооружений строилось десятилетия назад, и любое новое строительство или реконструкция идёт в стеснённых условиях действующего производства — с существующими фундаментами, сетями, нагрузками и с необходимостью обследовать то, что уже стоит.

Сейсмика: как на самом деле определяется расчётный балл

Основной документ — СП 14.13330.2018 «Строительство в сейсмических районах», применяемый вместе с комплектом карт общего сейсмического районирования ОСР-2015. Комплект состоит из трёх карт, различающихся вероятностью превышения расчётной интенсивности в течение 50 лет: карта A — 10%, карта B — 5%, карта C — 1%. Какая карта применяется к вашему объекту, зависит не от желания заказчика, а от уровня ответственности сооружения: чем выше последствия отказа, тем более редкое воздействие нужно учитывать.

Карты ОСР дают фоновую сейсмичность района для средних грунтовых условий. Дальше вступает сейсмическое микрорайонирование — комплекс инженерно-геологических и сейсмометрических работ, который определяет влияние локальных грунтовых условий и рельефа площадки на интенсивность и расчётные параметры воздействия. Разница принципиальная: на скальном основании фактическая интенсивность может быть ниже фоновой, а на водонасыщенных мелких песках и мягкопластичных глинах — выше на балл и больше.

Именно поэтому «балл по справочнику» не проходит. Экспертиза задаёт три вопроса: по какой карте ОСР принято воздействие и почему именно по ней; к какой категории по сейсмическим свойствам отнесены грунты площадки и чем это подтверждено; выполнялось ли микрорайонирование и как его результаты вошли в расчёт. Нет ответа хотя бы на один — раздел возвращается.

Один балл разницы — это не косметика. Он меняет расчётные сейсмические нагрузки, а за ними — конструктивную схему, армирование, узлы сопряжений, требования к антисейсмическим швам и, в конечном счёте, стоимость каркаса. Сэкономить на изысканиях и получить завышенный балл так же плохо, как получить заниженный: в первом случае вы переплачиваете за металл и бетон весь срок стройки, во втором — не проходите экспертизу.

Гидротехнические сооружения и зоны влияния

Второй региональный фактор — близость гидротехнических сооружений. Безопасность ГТС регулируется Федеральным законом от 21.07.1997 № 117-ФЗ: для сооружений установлены декларирование безопасности, внесение в Российский регистр ГТС, определение класса, критериев безопасности и обязательный мониторинг. Собственные ГТС в республике есть не только у гидроэнергетики — это и хвостохранилища, и накопители, и защитные сооружения.

Для проектировщика близость крупного напорного фронта означает необходимость учитывать зону возможного затопления при разработке разделов по инженерно-техническим мероприятиям гражданской обороны и предупреждению ЧС, а также согласовывать решения с режимом территории. Если объект сам является ГТС или его частью — добавляются класс сооружения, критерии безопасности и декларация.

Что закладывать в задание на изыскания

Минимальный состав, который в Хакасии почти всегда оказывается нужен, а в задании нередко отсутствует.

1. Инженерно-геологические изыскания с определением категории грунтов по сейсмическим свойствам. Без лабораторных данных и скоростных характеристик категорию не обосновать.
2. Сейсмическое микрорайонирование площадки. Инструментальные наблюдения и расчётное обоснование приращения балла относительно фоновой сейсмичности.

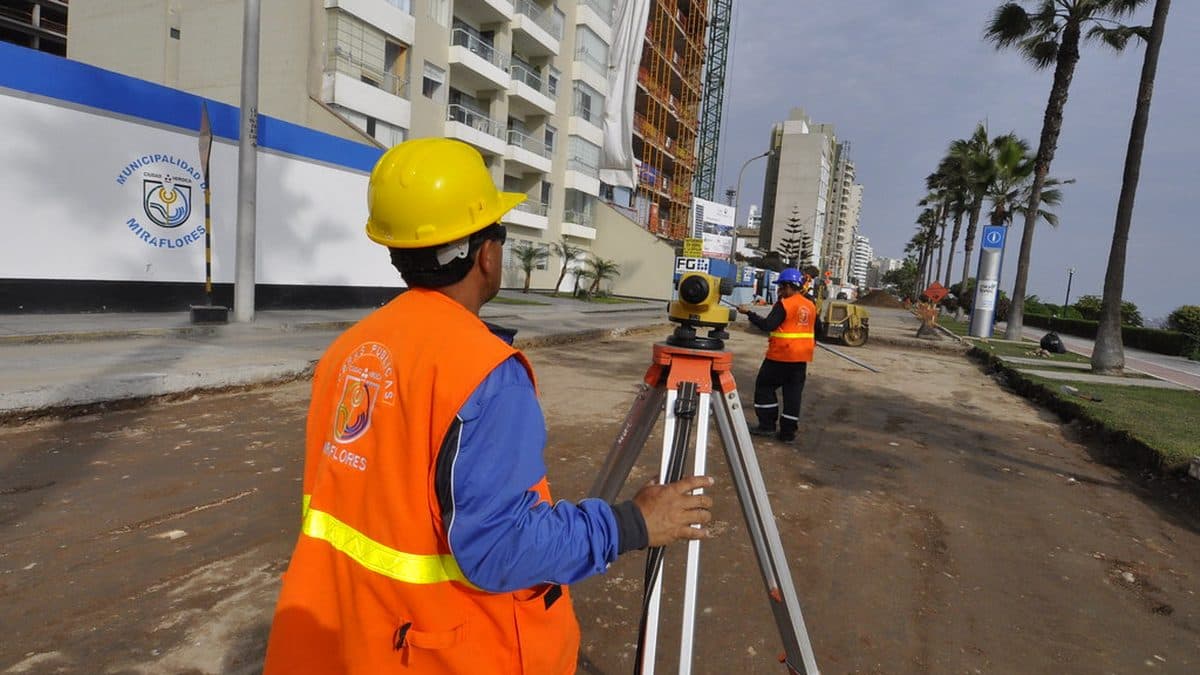

3. Инженерно-геодезические изыскания. Актуальная топография, привязка к существующим сооружениям и сетям — для промплощадок с застройкой прошлого века это отдельная задача.
4. Инженерно-гидрометеорологические изыскания. Особенно для объектов вблизи Енисея, Абакана и их притоков: уровни обеспеченности, паводковые характеристики, зоны затопления.
5. Инженерно-экологические изыскания. Базис для природоохранных разделов проекта.
6. Обследование существующих зданий и сооружений. Для реконструкции и техперевооружения — с поверочными расчётами на сейсмическое воздействие по действующим нормам, потому что объекты советской постройки считались по другим требованиям.

Отдельно предупреждение по срокам: микрорайонирование и полевые геологические работы — сезонные, и попытка сжать их до двух недель в марте обычно заканчивается либо неполными данными, либо переносом всего графика проектирования. Планируйте изыскания как первый, а не как последний этап.

С чего начать

Перед стартом соберите: правоустанавливающие документы и градостроительный план участка, технические условия, имеющиеся архивные материалы изысканий по площадке, проектную и исполнительную документацию на существующие сооружения, данные о фактических нагрузках и режиме производства. Этого достаточно, чтобы определить уровень ответственности объекта, нужную карту ОСР, объём микрорайонирования и реальный срок работ.

НПИ «Недра» выполняет проектирование и инженерные изыскания, обследование зданий и сооружений с поверочными расчётами, научно-техническое сопровождение строительства, экологическое проектирование и экспертизу промышленной безопасности. Институт находится в Новосибирске и работает по всей Сибири — выезжаем на объекты в Хакасии и на юге Красноярского края, включая действующие промплощадки с ограниченным доступом. Опишите объект, площадку и сроки в форме заявки ниже — подберём состав изысканий и дадим расчёт.
